四、QJB型潛水攪拌機的結構：
QJB型潛水攪拌機主要由潛水電機、密封機構、葉輪、導流罩、手搖葫蘆、電氣控制等部分構成。攪拌葉輪在電機驅動下旋轉攪拌液體,使之產生旋向射流,并利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在極度混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。

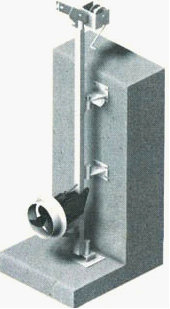

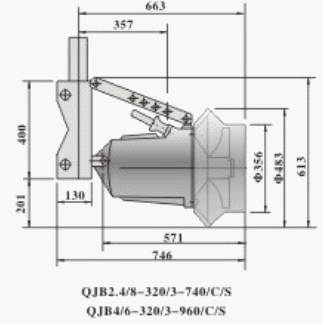

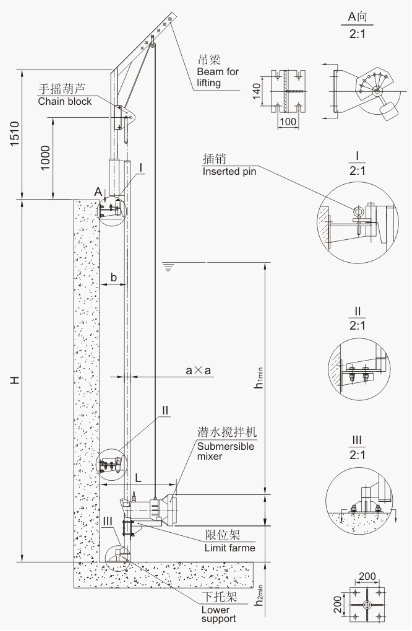

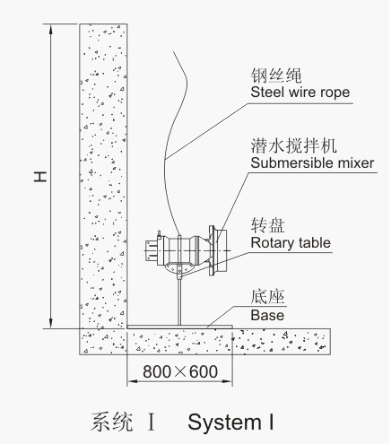

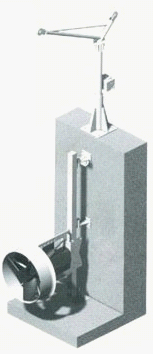

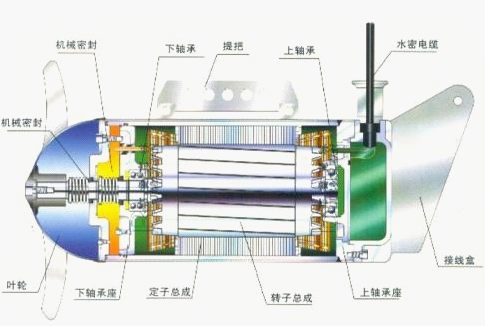

潛水攪拌機結構圖：
五、QJB型潛水攪拌機特點：
1、QJB型潛水攪拌機結構緊湊、操作維護簡單、安裝檢修方便、使用壽命長。
2、QJB型潛水攪拌機葉輪具有最佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、QJB型潛水攪拌機與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、QJB型潛水攪拌機電機繞組絕緣等級為F級，防護等級為IP68,選用進口軸承和獨有專利的電機防凝露裝置，使電機的工作更加安全可靠。
5、QJB型潛水攪拌機有兩道機械密封，材質為碳化鎢－碳化鎢，所有外露緊固件均為不銹鋼。
6、根據工藝要求，直聯式QJB型潛水攪拌機可配用導流罩。
7、QJB型潛水攪拌機的不銹鋼、碳鋼精鑄焊接葉槳，經優化設計葉片呈后掠式，效率高，具有自潔功能。
8、QJB型潛水攪拌機內部設有泄漏傳感器和定子繞組超溫保護報警裝置。
9、混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
六、QJB型潛水攪拌機用途及適用范圍：
混合攪拌系列潛水攪拌機適用于各種水處理。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。QJB型潛水攪拌機
1、污水(廢水)/活性污泥的混合
2、控制濃縮污泥分離
3、酸、堿中和及PH值調整工藝
4、防止顆粒在池壁和池底的凝結和沉淀
5、提高傳熱系統的效率
潛水攪拌機在下列條件下應能正常連續運行：
1、最高介質溫度不超過40℃
2、介質的PH值在5-9
3、介質密度不超過115KG/M^3
4、長期潛水運行，潛水深度一般不超過20米
5、流速不低于0.15m/s
 特別提示:
潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。鋼膨脹螺栓須按要求固定，安
裝完畢后，必須將電纜拉緊固定好。
針對特殊環境下的要求，我公司可為用戶提供特殊設計。
|
